管道非开挖修复
2018-12-04
管道非开挖修复技术首先兴起于石油、天然气行业,后逐步应用于排水管道的翻新改造中。鉴于非开挖管道修复技术的优势,近年来投资在排水管道、供水站的天然气管道革新的经费有很大增长。区别于传统开挖技术,非开挖管道修复,能真正实现0开挖修复,不仅施工期短,也不会造成因开挖造成的交通拥堵。
1.CCTV管道非开挖修复步骤:
第一步:使用管道机器人对待修复的管道进行检测,确定管道的缺陷类型及缺陷的等级,根据检测资料选择合适的修复设备
第二步:对待修复的管道进行疏通,清楚管道内的淤泥及杂物,修复的长度应经过计算和修复设备的修复长度确定
第三步:根据管道缺陷检测结果,确定使用局部修复还是整体修复。
第四步:修复效果检测,使用管道机器人对修复管道进行检测,确认修复效果满足相关规定,结束管道修复工作。
①修复手段:CIPP(cured-in-place pipe)翻转内衬法

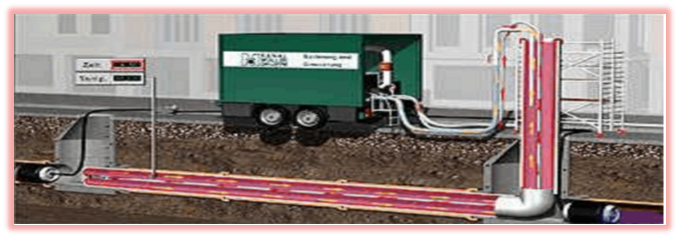

CIPP(cured-in-place pipe)翻转内衬法:采用热固型树脂纤维软骨做内衬,通过翻转或拉入方式置入旧管道中,通过对衬管内加热方法,使树脂在管道内固化成型,形成新的管道。
主要工艺流程:
清淤→堵水→管道清洗→管道检测→搭建翻转塔(或输送滚轮)→吊装内衬材料并用水翻转→连接锅炉设备→安装进出水管→加热固化过程→固化完成冷却物料→切除管口的扎头、处理管口→CCTV检测验收→拆堵通水
② 修复手段 紫外线光固化

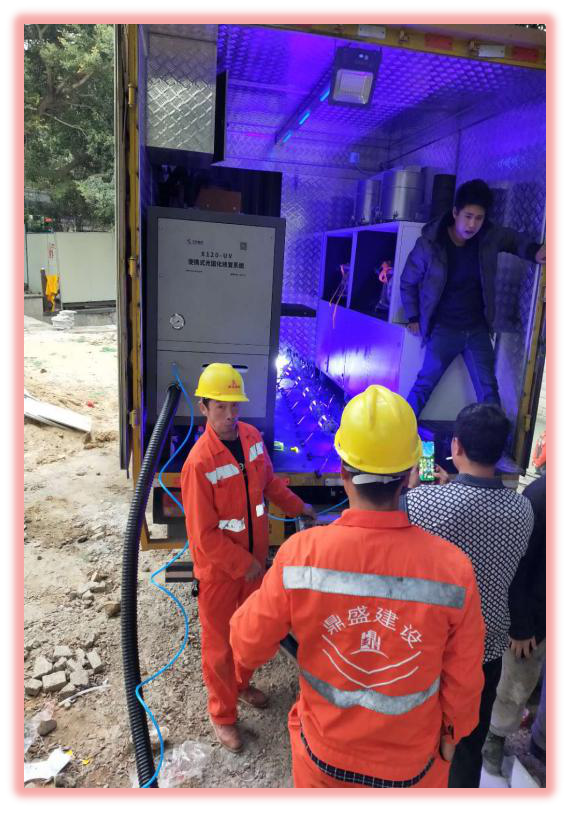

紫外线光固化修复技术是在不改变待修复管道位置的条件下,先将浸透树脂的软管通过牵引、压缩空气压紧等方式或过程使软管与待修复管道内壁紧贴,然后利用软管内树脂遇紫外线固化的特性,将紫外线灯放入充气的软管内并控制紫外线灯在软管内一定速度行走,使软管由一端至另一端逐步烘干、固化而紧贴待修复管道内壁,恢复待修复管道功能的修复方法。
